（1）光伏組串串并聯設計
光伏組件串聯的數量由逆變器的最高輸入電壓和最低工作電壓、以及光伏組件允許的最大系統電壓所確定。光伏組串的并聯數量由逆變器的額定容量確定。
電池組件串聯數量計算如公式（1）所示，對應參數詳見本工程所選250Wp組件和逆變器規格參數表。
計算公式：


    （1）
式中：Vdcma：逆變器輸入直流側最大電壓；
Vdcmin：逆變器輸入直流側最小電壓；
Voc：電池組件開路電壓；
Vmp：電池組件最佳工作電壓；
N：電池組件串聯數。
經計算得10≤N≤22
根據氣候環境，極端最高氣溫為42℃，極端最低氣溫為-13.7℃。假定在最低輻照度100W/m2時逆變器開始工之作，同時結合PV Designer軟件中最熱月的平均輻照度情況，假定最大輻照度1000W/m2。
可以通過公式（2）來計算組件的溫度變化范圍。
Tc=Ta+C2*Ga    （2）
Tc：光伏組件溫度；
Ta：環境溫度；
C2：系數，單位（K*m2）/W，通常取為0.03；
Ga：光照強度。
經計算得組件極端最高溫度為72℃，極端最低溫度為－10.7℃。
結合電池組件開路電壓溫度系數以及逆變器最佳輸入電壓等，對極端溫度下組件工作電壓和開路電壓進行修正。
72℃時組件工作電壓30.2*（1+（72-25）*（-0.33%））=25.5
-10.7℃組件開路電壓37.3*（1+（-10.7-25）*（-0.33%））=41.7
經計算電池組件的串聯數為10~22（塊）,考慮在滿足逆變器最大輸入功率的情況下盡可能充分利用逆變器，同時考慮到現場最大化布置光伏組件，區域每一路組件串聯數選擇為20，每串額定容量為5kW。對應于所選50kW逆變器的額定功率計算，并聯路數10。

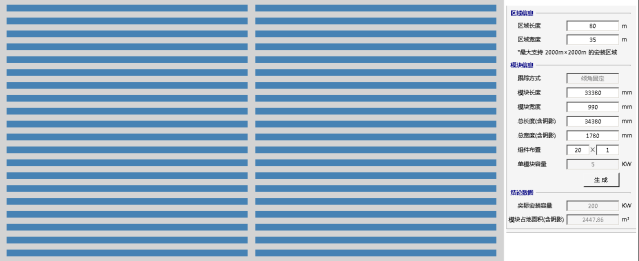

(2) 組件固定傾角安裝。根據當?shù)氐木暥龋x擇方位角0度，傾角25度進行固定傾角安裝布置，光伏組件橫向安裝。
