輸入開關合閘后，XDAPF通過限流電阻對直流電容器充電。當直流母線電壓達到額定值后，充電接觸器閉合，裝置開始工作。

直流電容器為儲能元件并通過IGBT逆變器和接口電抗器向電網(wǎng)輸出補償電流；直流電容同時通過電源板為信號板、控制板和驅動板提供工作電源。

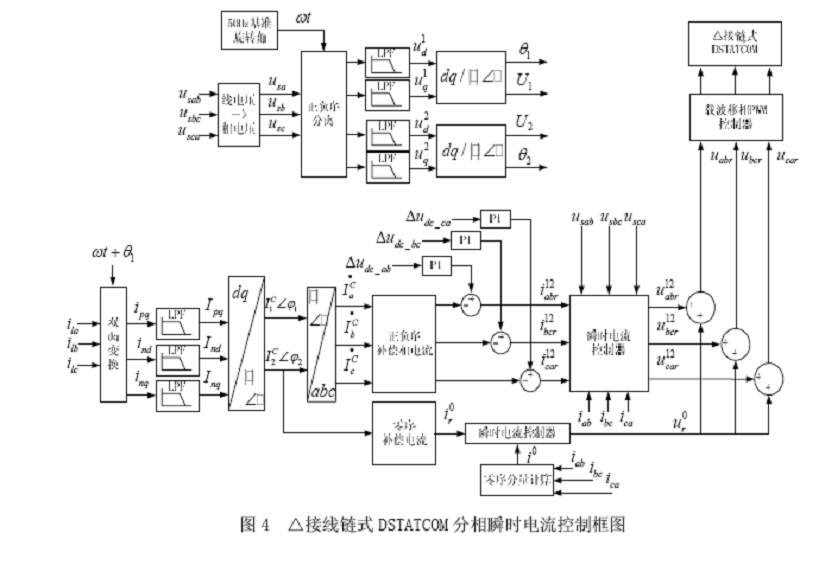

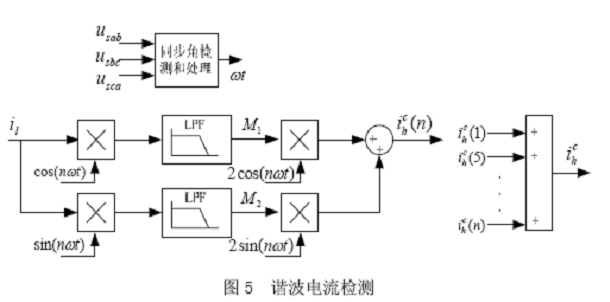

XDAPF通過外部CT測量負載電流或電網(wǎng)電流送到信號板進行處理，控制板完成負荷諧波電流的計算和諧波電流補償?shù)拈]環(huán)控制，并產生PWM驅動信號到驅動板，驅動板驅動逆變器的IGBT從而將所需的補償電流輸出到電網(wǎng)，完成諧波濾除的功能。
