認識高壓固態軟起動器從了解其六大模塊開始

發布時間：2020-12-24

瀏覽量：0

發布人：未知

分享到

高壓固態軟啟動器又稱高壓固態軟啟動裝置，是一款新型且理想的高壓電機起動及保護設備，主要適用于10KV以下的中高壓電動機。該產品具有體積小，功耗低，高可靠性，高靈敏度，無觸點，免維護，無環境污染，安裝方便等優點?，F(xiàn)已在機械制造、水泥生產、冶金、礦山、采油、化工、水處理、石化等行業泵、風機、抽油機、空氣壓縮機、球磨機、起重機、壓縮機、破碎機、傳送機、升降機、離心機、軋鋼機等多種負載上得到廣泛應用。將逐步淘汰液態高壓軟起動器。

高壓固態軟啟動器優勢如此明顯，不免讓大家對其構造好奇，襄陽源創工業控制有限公司作為國內知名的專業生產高壓固態軟啟動器的高新技術型企業，可以帶您一起了解一下高壓固態軟啟動器的結構構造。

高壓固態軟啟動器由可控硅模塊、光纖觸發部件、真空開關部件、信號采集與保護部件、可控硅保護部件、系統控制與顯示部件6大模塊部件組成，這些模塊具體在哪個位置，各包含哪些元器件，都起到什么作用呢？帶著這些問題，源創帶大家一一了解：

可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。

控硅保護部件：主要包括由RC 網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。

光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。

真空開關部件：在起動完成后，三相真空旁路接觸器（或真空斷路器）自動吸合，電動機投入電網運行。

信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
系統控制與顯示部件：32位ARM 核微控制器執行中心控制、LCD 液晶觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

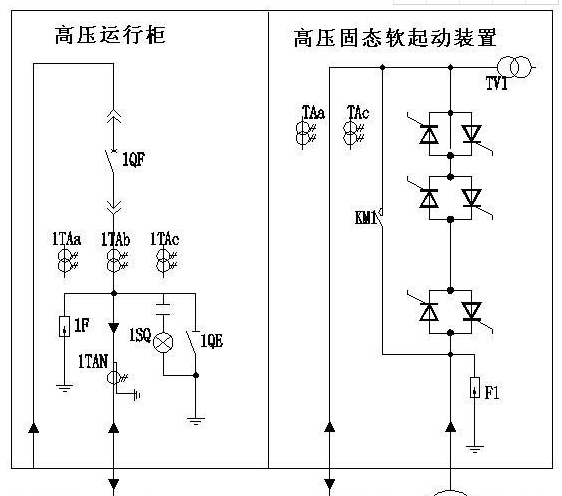

高壓固態軟啟動器的工作原理圖

高壓固態軟啟動柜中的6大模塊是高壓固態軟啟動器的6大核心元器件，主要由這6個部份組成，如果您了解了這六個部份，也就對軟啟動了解到90%，再進行選擇軟啟動，不管是高壓固態軟啟動柜價格，高壓固態軟啟動柜性能，高壓固態軟啟動柜結構，高壓固態軟啟動柜工作原理都能很好的把握，希望每個用戶都能買到自己稱心如意的產品，少走彎路，襄陽源創電氣是實在生產軟啟動柜的廠家，品質信得過，售后信得過，源創電氣隨時歡迎您來考察和咨詢13508662630張工，微信同號。
